[자료구조] 트리 (Tree)

yoongrammer 2021. 4. 1. 18:22
728x90

목차

    트리 (Tree)


    트리 (Tree)란 노드들이 나무 가지처럼 연결된 비선형 계층적 자료구조입니다.

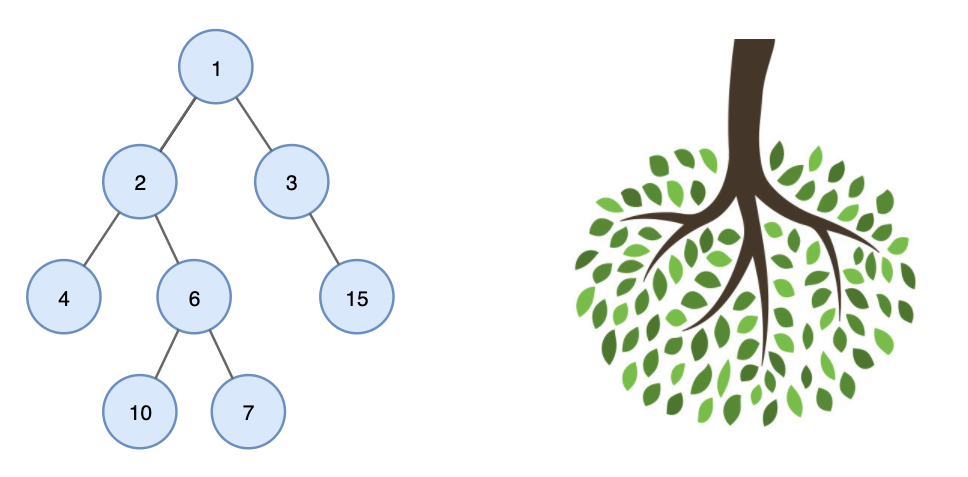

    트리는 다음과 같이 나무를 거꾸로 뒤집어 놓은 모양과 유사합니다.

    트리는 또한 트리 내에 다른 하위 트리가 있고 그 하위 트리 안에는 또 다른 하위 트리가 있는 재귀적 자료구조이기도 합니다.



    컴퓨터의 direcory구조가 트리 구조의 대표적인 예가 될 수 있습니다.

    트리 구조에서 사용되는 기본 용어


    노드 (Node)

    • 트리를 구성하고 있는 기본 요소
    • 노드에는 키 또는 값과 하위 노드에 대한 포인터를 가지고 있음.
    • A, B, C, D, E, F, G, H, I, J

    간선 (Edge)

    • 노드와 노드 간의 연결선

    루트 노드 (Root Node)

    • 트리 구조에서 부모가 없는 최상위 노드
    • root node : A

    부모 노드 (Parent Node)

    • 자식 노드를 가진 노드
    • H, I에 부모 노드는 D

    자식 노드 (Child node)

    • 부모 노드의 하위 노드
    • 노드 D의 자식 노드는 H, I

    형제 노드 (Sibling node)

    • 같은 부모를 가지는 노드
    • H, I는 같은 부모를 가지는 형제 노드

    외부 노드(external node, outer node), 단말 노드 (terminal node), 리프 노드(leaf node)

    • 자식 노드가 없는 노드
    • H, I, J, F, G

    내부 노드 (internal node, inner node), 비 단말 노드 (non-terminal node), 가지 노드 (branch node)

    • 자식 노드 하나 이상 가진 노드
    • A, B, C, D, E

    깊이 (depth)

    • 루트에서 어떤 노드까지의 간선(Edge) 수
    • 루트 노드의 깊이 : 0
    • D의 깊이 : 2

    높이 (height)

    • 어떤 노드에서 리프 노드까지 가장 긴 경로의 간선(Edge) 수
    • 리프 노드의 높이 : 0
    • A 노드의 높이 : 3
    깊이(depth)와 높이(height) 표현

    Level

    • 루트에서 어떤 노드까지의 간선(Edge) 수

    Degree

    • 노드의 자식 수
    • Leaf node의 degree : 0; A의 degree : 2

    Path

    • 한 노드에서 다른 한 노드에 이르는 길 사이에 놓여있는 노드들의 순서
    • A & H 경로 : A-B-D-H

    Path Length

    • 해당 경로에 있는 총노드의 수
    • A & H 경로 길이 : 4

    Size

    • 자신을 포함한 자손의 노드 수
    • 노드 B의 size : 6

    Width

    • 레벨에 있는 노드 수
    • Level 2 width : 4

    Breadth

    • 리프 노드의 수
    • Breadth : 5

    Distance

    • 두 노드 사이의 최단 경로에 있는 간선(Edge)의 수
    • D와 J의 Distance : 3

    Order

    • 부모 노드가 가질 수 있는 최대 자식의 수
    • Order 3 : 부모 노드는 최대 3명의 자식을 가질 수 있다.

    특징


    트리는 다음과 같은 특징을 가지고 있습니다.

    • 하나의 루트 노드와 0개 이상의 하위 트리로 구성되어 있습니다.
    • 데이터를 순차적으로 저장하지 않기 때문에 비선형 자료구조입니다.
    • 트리내에 또 다른 트리가 있는 재귀적 자료구조입니다.
    • 단순 순환(Loop)을 갖지 않고, 연결된 무방향 그래프 구조입니다.
    • 노드 간에 부모 자식 관계를 갖고 있는 계층형 자료구조이며 모든 자식 노드는 하나의 부모 노드만 갖습니다.
    • 노드가 n개인 트리는 항상 n-1개의 간선(edge)을 가집니다.

    다음은 트리가 아닌 경우입니다.

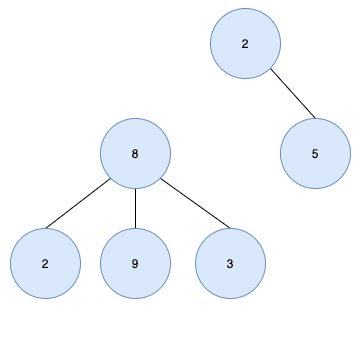

    루트 노드가 2개(2, 8) 있으므로 트리가 아닙니다.

    노드 6에는 2명의 부모 노드(8,5)가 있고 사이클(2-8-6-5)이 형성되므로 트리가 아닙니다.

    트리 종류

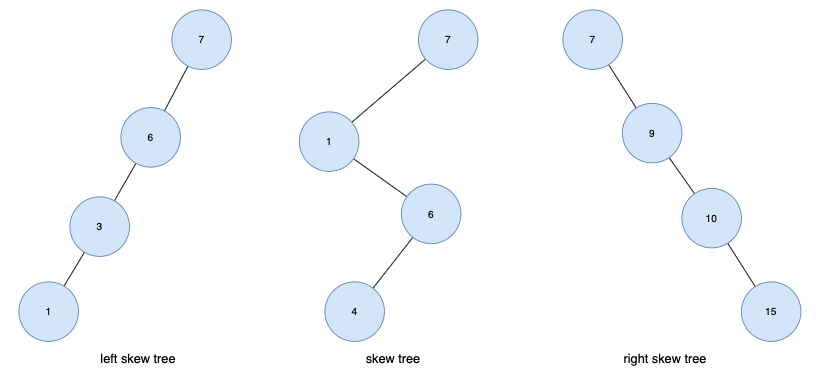

    편향 트리 (skew tree)

    • 모든 노드들이 자식을 하나만 가진 트리
    • 왼쪽 방향으로 자식을 하나씩만 가질 때 left skew tree, 오른쪽 방향으로 하나씩만 가질 때 right skew tree라고 함.

    이진트리 (Binary Tree)

    • 각 노드의 차수(자식 노드)가 2 이하인 트리

    이진 탐색 트리 (Binary Search Tree, BST)

    • 순서화된 이진 트리
    • 노드의 왼쪽 자식은 부모의 값보다 작은 값을 가져야 하며 노드의 오른쪽 자식은 부모의 값보다 큰 값을 가져야 함.

    m 원 탐색 트리(m-way search tree)

    • 최대 m개의 서브 트리를 갖는 탐색 트리
    • 이진 탐색 트리의 확장된 형태로 높이를 줄이기 위해 사용함.

    균형 트리 (Balanced Tree, B-Tree)

    • m원 탐색 트리에서 높이 균형을 유지하는 트리
    • height-balanced m-way tree라고도 함.

    사용 사례


    계층 적 데이터 저장

    • 트리는 데이터를 계층 구조로 저장하는 데 사용됩니다.
    • 예를 들어 파일 및 폴더는 계층적 트리 형태로 저장됩니다.

    효율적인 검색 속도

    • 효율적인 삽입, 삭제 및 검색을 위해 트리 구조를 사용합니다.

    힙(Heap)

    • 힙도 트리로 된 자료 구조입니다.

    데이터 베이스 인덱싱

    • 데이터베이스 인덱싱을 구현하는데 트리를 사용합니다.
    • 예) B-Tree, B+Tree, AVL-Tree..

    Trie

    • 사전을 저장하는 데 사용되는 특별한 종류의 트리입니다.
